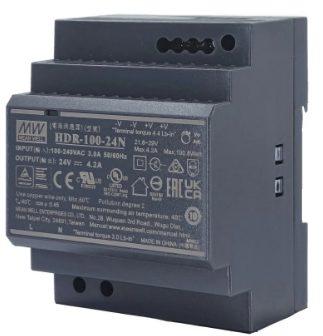

Блок питания Mean Well HDR-100-24N

01 / ОБ УСТРОЙСТВЕ

Описание

HDR-100-24N - импульсный источник питания на DIN рейку для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В. Описание HDR-100-24N относится к серии экономичных сверхтонких источников питания мощностью 85–100 Вт для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Корпус устройства имеет ширину 70 мм, что обеспечивает экономию пространства внутри шкафов и распределительных устройств. Серия рассчитана на универсальный вход переменного тока 85–264 В AC, с допустимым рабочим диапазоном до 277 В AC, и соответствует требованиям по гармоническим токам. Конструкция выполнена в пластиковом корпусе, обеспечивающем эффективную защиту пользователя от поражения электрическим током. При типовом КПД до 90% устройства серии способны работать при температуре окружающей среды от -30 до +70 °C в условиях естественной конвекции. Наличие полного комплекса защит и профильных сертификатов делает HDR-100-24N пригодным для применения в системах домашней автоматизации, промышленного управления и смежной аппаратуре. Особенности Сверхтонкое ступенчатое исполнение мощностью 85–100 Вт для монтажа на DIN рейку Ширина корпуса 70 мм Универсальный вход 85–264 В AC, допустим режим 277 В AC Потребление без нагрузки менее 0,3 Вт Класс изоляции II Регулируемое выходное напряжение постоянного тока Защиты: короткое замыкание, перегрузка, перенапряжение Охлаждение естественной конвекцией воздуха Рабочая температура от -30 до +70 °C Монтаж на DIN рейку TS-35/7.5 или TS-35/15 Светодиодная индикация включения питания Исполнение N: версия без LPS, с более широким диапазоном регулировки выходного напряжения Максимальная выходная мощность для исполнения N до 100,8 Вт Области применения Системы бытового управления Автоматизация зданий Промышленные системы управления Заводская автоматизация Электромеханическая аппаратура Расшифровка партномера Элемент обозначения Значение HDR Наименование серии источников питания для монтажа на DIN рейку 100 Номинальный класс мощности 100 Вт 24 Номинальное выходное напряжение 24 В постоянного тока N Исполнение с отличием по характеристикам: не LPS, более широкий диапазон регулировки выходного напряжения Параметры выхода Параметр Значение Модель HDR-100-24N Выходное напряжение 24 В DC Номинальный ток 4,2 А Диапазон тока 0–4,2 А Номинальная мощность 100,8 Вт Пульсации и шум, максимум 150 мВ пик-пик Диапазон регулировки выходного напряжения 21,6–29 В Точность выходного напряжения ±1,0% Нестабильность по линии ±1,0% Нестабильность по нагрузке ±1,0% Тип исполнения по ограничению мощности Non-LPS

02 / ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Максимальный ток нагрузки

4.2 А

Диапазон напряжения питающей сети AC

85 … 264 В

Особенность

• Выполнение по типу Non-LPS (источник питания с неорганизованной/неограниченной мощностью, что позволяет выдавать увеличенный ток 4.2 А по сравнению с базовой версией)

Защита от короткого замыкания

Да

Монтаж

• Защелка на DIN-рейку

Выходное напряжение

24 В DC В

Количество каналов

1
