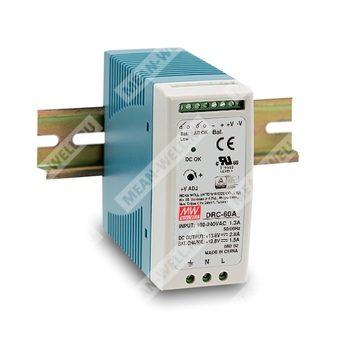

Источник питания 60 Вт 12В Mean Well DRС-60А

01 / ОБ УСТРОЙСТВЕ

Описание

DRC-60A - AC/DC источник питания 60 Вт с функцией ИБП и встроенным зарядом аккумулятора 12 В для установки на DIN рейку. Назначение DRC-60A — источник питания серии DRC-60 для систем безопасности и резервированного питания постоянного тока. Устройство принимает универсальное входное напряжение переменного тока, формирует основной выход постоянного тока 13,8 В и одновременно обеспечивает заряд подключенного аккумулятора 12 В. При пропадании сети питание нагрузки поддерживается от аккумулятора. Расшифровка партномера Часть партномера Значение DRC Серия источников питания AC/DC с зарядом аккумулятора и функцией ИБП 60 Номинальная выходная мощность 60 Вт A Исполнение на 13,8 В, предназначенное для 12-вольтовых аккумуляторных систем Особенности Универсальный вход переменного тока, полный диапазон входных напряжений. Защиты: короткое замыкание, перегрузка, перенапряжение. Защита по низкому напряжению аккумулятора. Защита от переполюсовки аккумулятора с помощью предохранителя. Монтаж на DIN рейку TS35/7.5 или TS35/15. Сигнальные выходы состояния AC OK и Battery Low через релейные контакты. Охлаждение свободной конвекцией воздуха. Соответствие классу LPS. Светодиодная индикация включения питания. 100% прогон при полной нагрузке. Области применения Системы безопасности. Системы аварийного освещения. Системы сигнализации. Системы DC UPS. Системы централизованного мониторинга. Системы контроля доступа. Описание DRC-60A относится к DIN реечным источникам питания AC/DC для применений, где требуется резервирование питания от аккумулятора. Помимо основного выходного канала, устройство содержит зарядный выход меньшего номинального тока, что позволяет использовать его в составе резервных систем электропитания. Модель принимает входное напряжение 90…264 В AC и формирует выход 13,8 В DC. Максимальный КПД достигает 86%, что позволяет эксплуатировать устройство при естественном воздушном охлаждении в диапазоне температур от минус 30 до плюс 70 °C. Помимо стандартных защит по перегрузке и перенапряжению, реализованы отключение по низкому напряжению аккумулятора и защита от обратной полярности аккумулятора предохранителем. Для интеграции в систему предусмотрены релейные сигналы AC OK и Battery Low.

02 / ТЕХНИЧЕСКИЕ ДАННЫЕ

Характеристики

Максимальный ток нагрузки

4,3 А

Диапазон напряжения питающей сети AC

90-264

Особенность

Функция ИБП (UPS) с возможностью подключения внешнего аккумулятора и встроенной зарядкой

Защита от короткого замыкания

Да

Серия

DRC

Тип устройства

Промышленный источник питания с функцией ИБП

Материал корпуса

Пластик

Монтаж

На DIN-рейку

Крепление

din

Выходное напряжение

13.8 В

Регулировка выходного напряжения

Да

Количество каналов

2 канала (1-й — нагрузка, 2-й — заряд АКБ)

Подключение

Винтовые клеммные колодки

Wi‑Fi

нет

Глубина

100 мм

Масса

300 г

Совместимость

Свинцово-кислотные аккумуляторы (AGM / GEL) на 12 В

Высота

90 мм

Выходное напряжение

13,8 В

Выходное напряжение — способы

Постоянный ток (DC)

Выходное напряжение — DC

13,8 В

Степень защиты

ip20
