В случае, когда одной системы видеодомофона оказывается недостаточно - ее расширение и дополнительное обеспечение безопасности достигается за счет системы контроля доступа (СКД). Наиболее часто эта система реализуется в офисах, частных домах и подъездах
Система контроля доступа решает следующие задачи:
- Защита от несанкционированного проникновения
- Контроль прохождения на территорию помещения/участка
- Контроль/ограничение передвижения по территории
- Идентифицирует личность по фото, отпечатку пальца
Основными элементами системы служат:
- Электромагнитный или электромеханический замок (не забываем про доводчик двери!)
- Контроллер
- Считыватель
- Кнопка выхода
- Блок питания (ББП)

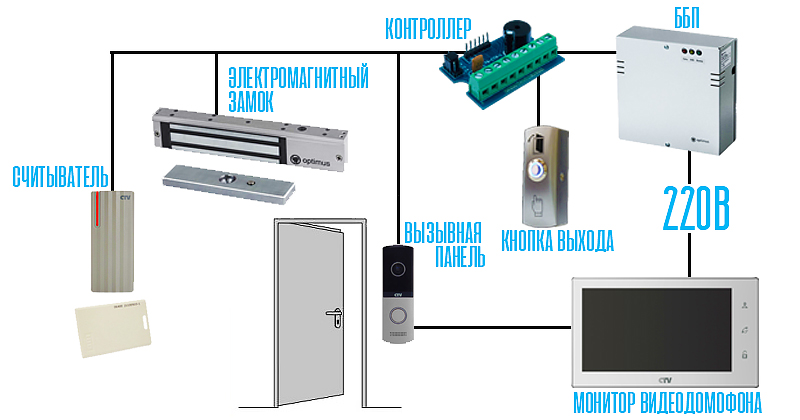

Типовая схема установки системы контроля доступа с комплектом видеодомофона
В первую очередь стоит упомянуть - установка видеодомофона в загородном доме или офисе по сравнению с установкой в квартире отличается отсутствием необходимости дополнительно приобретать блок сопряжения для подключения к центральной домофонной системе. Нужно обязательно обратить внимание на расстояние между монитором видедомофона и вызывной панелью, так как в данном случае оно значительно больше, чем в квартире. На расстоянии более 20 м вызывная панель уже не сможет получать питание от монитора. Питание к ней потребуется провести по месту монтажа.
Рассмотрим более подробно каждый элемент СКД, укажем, на что стоит обратить внимание при подборе оборудования и его монтаже.
Замок
Существует два основных вида замков – электромеханические и электромагнитные.
Электромеханический замок (например, CTV Lock-E01) отличается тем, что может отпираться дистанционно, с помощью электропривода, при этом остается возможность открывать его механически, обычным ключом. Отпирание замка происходит при подаче тока, в нормальном состоянии (без напряжения) замок закрыт.
Электромагнитный замок (например, VIZIT-ML240-40-50) представляет собой две магнитные пластины, запирающиеся при соприкосновении и подаче тока. При обесточивании замок работать перестает, следовательно, требуется продумать, как обеспечить постоянную подачу питания к замку – установить бесперебойный источник питания, или дополнительно механический замок.
Контроллер
С помощью контроллера (например, Z-5R) происходит координирование всех элементов СКД, это главный управляющий компонент системы. Именно в нем выполняется сравнение данных, полученных от считывателя и записанных в памяти контроллера, на основе которых принимается решение о пропуске посетителя предъявившего идентификатор.
Считыватель
Считыватели различаются по типу идентификатора, в качестве которого могут использоваться таблетки, брелки и карты и биометрические данные - например, отпечаток пальца. Предназначен для считывания идентификатора и предоставления доступа на охраняемую территорию.
Кнопка выхода
Устанавливается всегда внутри помещения и необходима для разблокировки запорного устройства изнутри. Например, HN-C2RB
Блок питания (ББП)
Блок питания в системе контроля доступа нужен для формирования необходимого напряжения питания для работы конечных механизмов. В нашем случае питание 12В подводится к контроллеру, который в свою очередь управляет подачей питания к остальным элементам СКД.
Как уже было сказано ранее, в случае установки СКД с использованием электромагнитного замка рекомендуется использовать ББП (бесперебойный блок питания, например, ББП-20 1220-RM-7) – он одновременно преобразует напряжение тока и защищает от помех в сети основного источника питания.
Доводчик
Доводчик (например, ALDC-65W) регулирует процесс закрывания двери с помощью пружинистого механизма, обеспечивая плавный ее плавный ход. Они выбираются в зависимости от параметров двери - веса и ширины. Наиболее просты в установке и эксплуатации верхние накладные доводчики, они также отличаются невысокой стоимостью и продолжительным сроком службы.
Мы рассмотрели основные элементы системы контроля доступа. Следует учитывать, что в пример приведен типовой вариант комплекта СКД и его состав может меняться в зависимости от конкретного объекта. Например, при установке электромеханического замка систему можно сократить до трех элементов с помощью БУЗа. Для грамотного подбора СКД необходимо определить, какие задачи система должна реализовывать и, исходя из этого, осуществить подбор оборудования.
