Проводной умный дом EasyHome: как спланировать систему

Проводная автоматика удобна, когда дом или квартира находятся на этапе проекта, ремонта или реконструкции. Управляющие модули можно собрать в щите, а выключатели, датчики и нагрузки связать по заранее продуманной схеме. EasyHome включает контроллеры и модули для автоматизации, но состав интерфейсов и функций зависит от конкретной модели. Поэтому сначала проектируют сценарии и кабели, а уже затем выбирают оборудование. Компания «Умный дом» является официальным партнёром производителя [OSMOST](https://osmost.ru/). При подборе системы мы учитываем особенности объекта, необходимые сценарии и совместимость оборудования ещё до начала монтажа.

Начните со списка функций

Запишите, чем система должна управлять: группами света, диммируемыми линиями, шторами, отоплением или другими совместимыми устройствами. Для каждого пункта укажите ручное управление, автоматический сценарий и поведение при неисправности. Пример полезного описания: «Свет в коридоре включается с двух кнопок, ночью работает на ограниченной яркости, а при отказе сети остаётся доступно управление со стены». Такая формулировка точнее слова «автоматизировать коридор». Отдельно определите, что должно быть доступно из приложения и голосового помощника. Базовые функции лучше не делать полностью зависимыми от интернета.

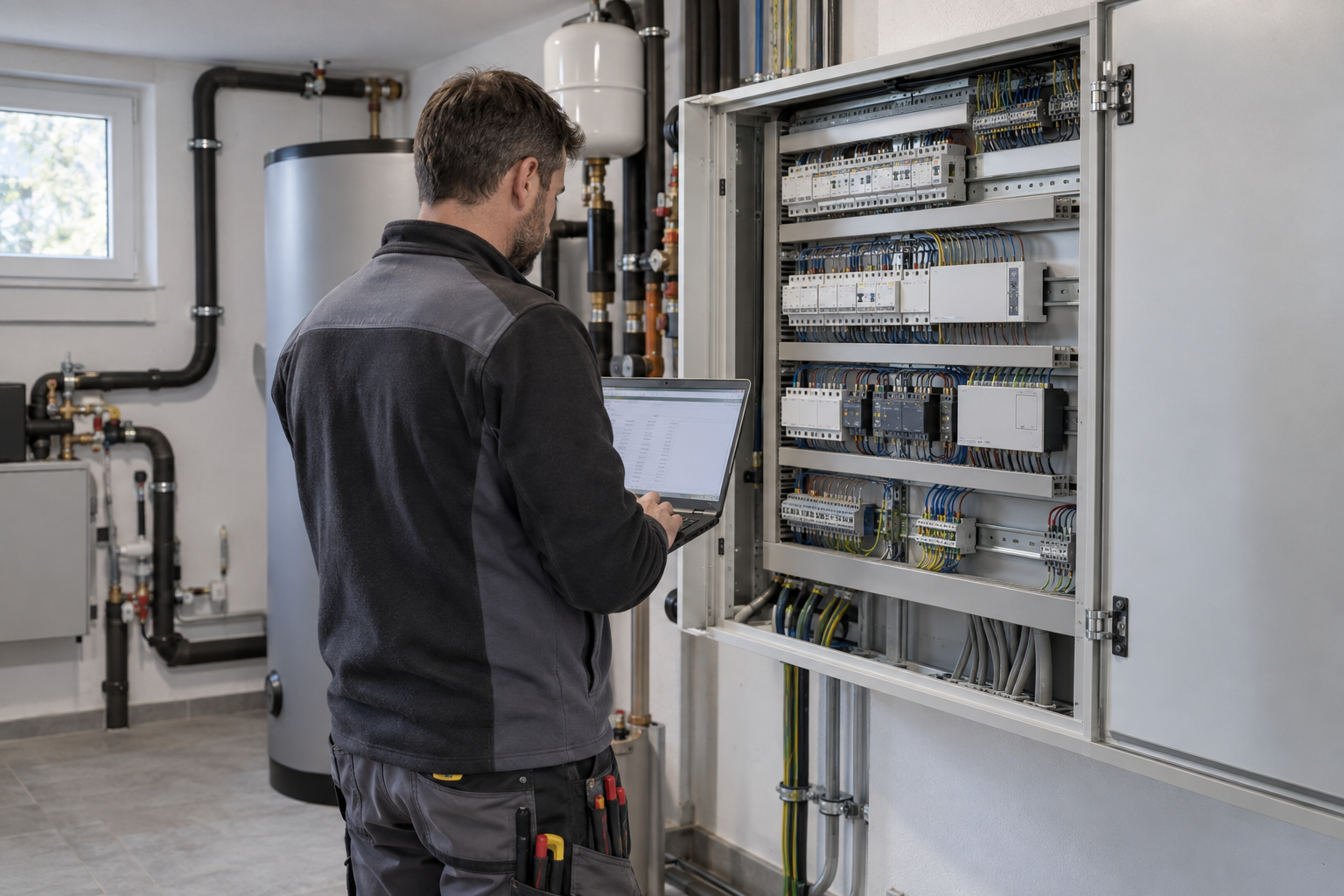

Щит и полевая проводка

В централизованной схеме силовые линии нагрузок приходят к исполнительным модулям в щите. Управляющие кнопки и датчики подключаются по предусмотренной проектом схеме. Это увеличивает объём кабеля, но упрощает доступ к модулям для диагностики и замены. Размер щита рассчитывают с запасом на клеммы, защитные аппараты, блоки питания, вентиляцию и обслуживание. Нельзя занимать всё пространство только активными модулями и оставлять соединения без понятной маркировки. До отделки составляют кабельный журнал: откуда приходит линия, куда она подключена и какой сценарий обслуживает. Фотографии трасс помогают при дальнейшем ремонте, но не заменяют схему.

Контроллеры, реле и диммеры

Релейный модуль переключает совместимую нагрузку, а диммер регулирует яркость подходящих источников света. Количество каналов, допустимая мощность и поддерживаемые режимы зависят от устройства. Для светодиодных светильников важно проверить совместимость драйвера с выбранным способом регулирования. Даже диммируемая лампа может работать нестабильно с неподходящим диммером или при слишком малой нагрузке. Универсальные входы могут использоваться для кнопок и датчиков, если такой режим предусмотрен моделью. Назначение входов, выходов и интерфейсов задаётся документацией и конфигурацией, а не только физическим наличием клеммы.

Обмен данными и интеграции

В оборудовании EasyHome могут использоваться RS-485, Modbus RTU, Ethernet или Wi-Fi, но конкретный набор зависит от контроллера и дополнительных модулей. До покупки сверяют руководство именно для выбранной модели. Modbus RTU задаёт правила обмена данными, но не делает любые два устройства готовой парой. Нужно знать адреса, параметры линии, карту регистров и поддерживаемые команды. Интеграцию проверяют на тестовом стенде до массового монтажа. Приложение и голосовое управление являются верхним уровнем. Они не должны скрывать отсутствие понятной локальной логики и документации объекта.

Что происходит при отказе

Продумайте отключение электричества, потерю сети, отказ контроллера и замену отдельного модуля. Для важных линий нужен понятный ручной сценарий, а для сетевого оборудования может потребоваться резервное питание. После монтажа сохраните резервную копию конфигурации, перечень моделей и версий, схему щита и таблицу назначений. Доступы к приложению и оборудованию должны принадлежать владельцу объекта, а не оставаться только у монтажника. Изменения проверяют поэтапно. Сначала каждый вход и выход, затем сценарии, после этого приложение и внешние интеграции.

Что передать проектировщику

1. План помещений и расположение электрощита. 2. Список всех световых групп, приводов и управляемых нагрузок. 3. Места выключателей, датчиков и панелей управления. 4. Требования к локальной работе без интернета. 5. Нужные интеграции и модели стороннего оборудования. 6. Требования к резерву, журналу событий и удалённому доступу. На основе этих данных составляют схему, спецификацию и программу пусконаладки. Для нового ремонта это дешевле и надёжнее, чем добавлять недостающие кабели после отделки.
